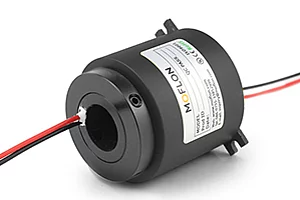

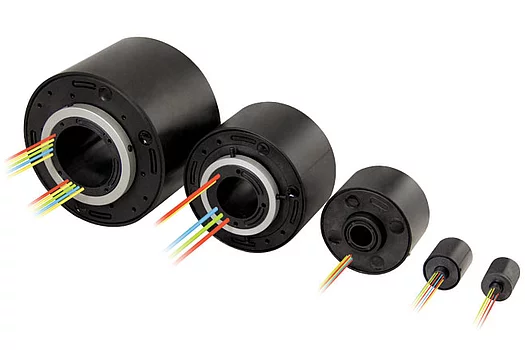

Drehdurchführung mit Durchgangsbohrung

Hohlwellen Schleifringe

  • Bohrungen 3 bis 100mm
  • Viele Baugrössen
  • Kombination Leistung und Signale
  • Schutzart bis IP65
  • Beschreibung
  • Gut zu wissen

  • Downloads

Hohlwellen Schleifringe mit Hohlwelle bis 100mm – Leistungs- und Signalringe beliebig kombinierbar

Die Hohlwellen Schleifringe der Baureihe C sind kostengünstige und kurzfristig verfügbare Lösungen, wenn in Anwendungen eine durchgehende Durchgangsbohrung benötigt wird, die leicht auf die Kundenanwendung montiert werden kann. Diese elektrischen Drehdurchführungen sind in sehr grosser Auswahl an Grössen, Hohlwellendurchmessern (3mm bis zu 100mm) und unzähligen Kombinationen von Leistungs- und Signalringen verfügbar. Die verwendete, bewährte Faserbürstentechnologie und die Gold-Gold Kontakte für die Signalringe, gewährleisten eine lange Lebensdauer und ein geringes elektrisches Rauschen, das auch eine Feldbusübertragung mit hoher Datenrate (bis 1Gbps) ermöglicht.
Kundenspezifische Konfigurationen wie spezielle Stecker und Kabel, sowie auch Kombinationen mit Mediendrehdurchführungen (Luft, Wasser, Oel etc.) und Lichtwellenleiter sind einfach umsetzbar.

JETZT ANFRAGEN

Schleifringe von TDS Precision Products GmbH: Höchste Qualität für höchste Anforderungen

Beschreibung Funktion Hohlwellen Schleifringe

Schleifringe mit Hohlwelle übertragen mittels einer durchgehenden Rotation Signale oder elektrische Leistung von einer festen auf eine mobile Struktur. Viele Anwender kennen die Komponenten auch unter den Bezeichnungen Schleifringkörper, Schleifringübertrager, elektrische Drehdurchführung, Drehübertrager oder elektrische Verbinder.

Woraus bestehen Hohlwellen Schleifringe?

Schleifringe bestehen aus zwei Teilen: einem Stator, der in der Regel feststeht und Edelmetall-Bürsten mit Gold-Beschichtung oder aus versilbertem Kupfer enthält. Und einem Rotor, in dem sich die aus Edelmetall gefertigten Ringe befinden. Diese Funktionsweise lässt sich auch umkehren, d.h. der Rotor kann fixiert und der Stator zum Rotieren gebracht werden.

Was ist das Besondere an Hohlwellen Schleifringen von TDS Precision Products GmbH?

Unsere elektrischen Schleifringe zeichnen sich durch besonders hochwertige Bürsten und Ringe aus: Für die Fertigung dieser Bauteile verwenden wir spezielle Edelmetalle und Lager. Die hohe Qualität der Materialien und die besondere Geometrie der Komponenten machen sie sehr robust. Von diesen idealen Eigenschaften profitieren Sie als Kunde durch eine Produkt-Lebensdauer von bis zu 50 Mio. Umdrehungen.

Hohlwellen Schleifringe für zahlreiche Anwendungsgebiete

Wir bieten Ihnen Schleifringe für die Übertragung von Leistung und Signalen in verschiedenen Ausführungen, die jeweils für spezielle Einsatzgebiete optimiert wurden. Dazu zählen elektrische Schleifringe mit Hohlwelle genauso wie Schleifringkörper mit Ethernet-Kabel oder offene, gekapselte und geschützte Modelle. Unsere Lieferwerke fertigten diese Produkte unter strengen Qualitätsgesichtspunkten und unterzieht sie regelmässigen Prüfungen.

Wie installiere/montiere ich meinen Hohlwellen Schleifring in meine Anlage?

ACHTUNG: Wegen möglicher geometrischer Fehlanpassungen zwischen der Kundenapplikation und dem Schleifring wird eine "starre Montage" beider Enden des Schleifrings (d. h. Befestigung von Rotor und Stator, so dass es während des Betriebs KEIN radialer oder axialer Ausgleich möglich ist) nicht empfohlen und kann zu einem vorzeitigen Ausfall führen.

So montieren Sie gekapselte Schleifringe:

1) Die Schleifringkapsel ist für eine Flanschmontage mit freitragendem Gehäuse ausgelegt.
2) Der Rotor muss mit einer flexiblen Kupplung (z. B. Gummischlauch, Spirale oder Faltenbalg) angetrieben werden, um eventuelle Exzentrizitäten bei der Montage auszugleichen. Die Rotorlitzen können als flexible Kupplung für den Betrieb bei Drehzahlen bis zu 5 U/min verwendet werden.
3) Verwenden Sie zur Befestigung des Schleifrings 3 Schrauben mit Unterlegscheiben. Wenn auch Sicherungsscheiben verwendet werden, sollten zwischen den Sicherungsscheiben und dem Flansch flache Unterlegscheiben montiert werden. (Schrauben und Scheiben nicht im Lieferumfang enthalten)
4) Der Schleifring ist nicht dafür ausgelegt, das Gewicht des Geräts zu tragen, mit dem er verbunden ist. Rotierende Einheiten sollten so gesichert werden, dass keine axiale oder radiale Last auf die elektrische Drehdurchführung wirkt.
5) Der Schleifring sollte vor Staub und Feuchtigkeit geschützt werden. Bei Installationen im Freien sollte der Schleifring in ein wetterfestes Gehäuse eingebaut werden.
6) Sichern Sie alle Leitungen so, dass sie bei der Rotation des Gerätes nicht an einer Oberfläche reiben. Achten Sie bei der Verlegung und Befestigung der Leitungen darauf, dass keine Seitenbelastung des Schleifrings auftritt.

Zur Montage von Hohlwellen Schleifringen (Drehdurchführungen mit Durchgangsbohrung):

WELLENMONTIERTE EINHEITEN
1) Positionieren Sie den Schleifring an der gewünschten Stelle und ziehen Sie die beiden Gewindestifte an der Welle an beiden Enden der Verbindung gleichmässig fest.
2) Verlegen Sie die Verdrahtung und stellen Sie die erforderlichen Anschlüsse her. Achten Sie darauf, dass die Verdrahtung die freie Drehung des Schleifrings nicht einschränkt.
3) Setzen Sie eine Schraube oder einen Dübel (nicht mitgeliefert) in die Verdrehsicherung.

ANGEFLANSCHTE EINHEITEN
1) Richten Sie die Befestigungslöcher im Flansch auf den Montagesockel aus und bringen Sie Unterlegscheiben und gewindeformende Schrauben (NICHT IM LIEFERUMFANG) für Kunststoff an. Ziehen Sie die Schrauben fest an.
2) Verlegen Sie die Verdrahtung und stellen Sie die erforderlichen Anschlüsse her. Die Verdrahtung darf die freie Drehbarkeit des Schleifrings nicht einschränken.
3) Setzen Sie eine Schraube oder einen Dübel (nicht mitgeliefert) in die Verdrehsicherung.

Artikel Bohrung Aussen Anzahl Ringe Strom Spannung Merkmal/Option Bild 3D Datenblatt Bestellung Merkzettel
SVTS C 01 3mm 17mm bis 8 2A 240V Andere Kabellänge Bestellung
SVTS C 02 4.5mm 22mm bis 12 2A 240V Flansch wählbar Bestellung
GT0729 7mm 29mm bis 12 5 oder 10A 240V Hohe Drehzahl Bestellung
GT1235 12.7mm 35mm bis 24 5A 240V Hohe Drehzahl Bestellung
SVTS C 03 12.7mm 54mm bis 24 5A 240V Hohe Drehzahl Bestellung
GT2045 20mm 45mm bis 24 5A 240V Hohe Drehzahl Bestellung
SVTS C 04 25.4mm 78mm bis 48 2 oder 15A bis 600V IP65, Ethernet Bestellung
SVTS C 05 38.1mm 99mm bis 48 2 oder 15A bis 600V Ethernet, IP65, Luftanschluss Bestellung
SPT050-104 50mm 104mm bis 24 10A 500V Signal oder Last Bestellung
SVTS C 06 50mm 120mm bis 72 5 oder 20A bis 600V IP65, Ethernet Bestellung
SVTS C 07 60mm 135mm bis 96 5 oder 20A bis 600V IP65 Bestellung
SVTS C 08 70mm 155mm bis 96 5 oder 20A bis 600V IP65 Bestellung
SVTS C 09 80mm 180mm bis 96 5 oder 20A bis 600V IP65 Bestellung
SVTS C 10 90mm 190mm bis 96 5 oder 20A bis 600V IP65 Bestellung
SVTS C 11 100mm 203mm bis 80 5 oder 20A bis 600V IP65 Bestellung
