Individuelle Schleifringlösungen für präzise Strom-, Signal- und Datenübertragung

Schleifringe für Strom, Signal- und Datenübertragung – von Standard bis massgeschneidert

Effiziente Energie- und Signaldurchführung auf rotierenden Anlagen erfordert zuverlässige Schleifringe.
Ob für Hochstrom, empfindliche Signale oder Datenübertragung – unsere Lösungen bieten Präzision, Langlebigkeit und individuelle Anpassbarkeit.

Anwendungen von Schleifringen

Unsere Schleifringe kommen in verschiedensten Branchen zum Einsatz:

  • Windkraft und Solarenergie (Rotorblätter, Masten)
  • Raumfahrt und Medizintechnik (z. B. CT, OP-Lampen)
  • Radarsysteme, Überwachungskameras, Drehtüren
  • Automatisierung, Verpackung und Heiztechnik

Funktionsweise

Ein Schleifring verbindet stationäre und rotierende Komponenten durch kontaktbasierte Übertragung.
Bei Hochstromanwendungen kommen Materialien wie Messing mit Silbergraphit oder Edelmetalle zum Einsatz. Empfindliche Signale und Daten übertragen wir mit speziellen Bürstentechnologien, die Widerstandsänderungen minimieren und eine hohe Signalqualität gewährleisten.

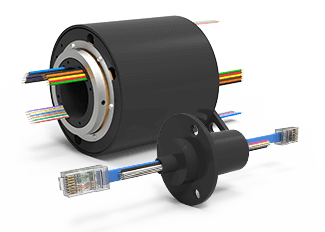

Standard Schleifringe

Individueller Schleifringdesign

Beim Design eines Schleifrings spielen sowohl elektrische als auch mechanische Faktoren eine entscheidende Rolle. Besonders bei Anwendungen mit hohen Datenraten und Ethernet-Signalen ist eine zuverlässige Hochfrequenz-Abschirmung unerlässlich. Diese schützt empfindliche Signale vor elektromagnetischen Störungen (EMI), die insbesondere durch Stromkanäle in Motoranwendungen verursacht werden können. Eine separate, gut geerdete Abschirmung innerhalb des Schleifrings sorgt dafür, dass die Datenintegrität auch bei rotierenden Verbindungen erhalten bleibt.

Wichtige technische Herausforderungen sind:

  • elektromagnetische Verträglichkeit (EMV)
  • Anpassung der Impedanz bei HF-Signalen
  • minimales Bürstenrauschen (Kontaktwiderstand)
  • stabile Signalübertragung mit möglichst geringem Paketverlust

Neben den Signalaspekten müssen auch die Umgebungsbedingungen mitgedacht werden. Staub, Wasser, Vibrationen und Temperatur beeinflussen die Wahl der Materialien, Abdichtungen und Kontakttechnologien. Auch mechanische Anforderungen wie Drehzahl, Befestigung und Platzverhältnisse fliessen in das Design mit ein.

Entscheidende Auswahlkriterien sind:

  • Art der Übertragung: Strom, Signal, Daten oder Medien
  • Anschlussmöglichkeiten und Einbausituation
  • Schutzklasse sowie Schock- und Vibrationsfestigkeit
  • Lebensdauer und Wartungsbedarf

So entsteht ein Schleifring, der optimal auf die jeweilige Anwendung zugeschnitten ist – technisch zuverlässig und langlebig.

Sprechen Sie uns an!

Wir beraten Sie gerne bei der Auswahl und der Entwicklung Ihrer optimalen Schleifringlösung.

JETZT ANFRAGEN

Checkliste

Fragen für eine erfolgreiche Lösung

Wie ist die Betriebsumgebung? Ist eine Abdichtung erforderlich, um eine Verschmutzung zu verhindern?
Welche Medien müssen berücksichtigt werden, wie Wasser, Schmutz, Schlamm oder andere atmosphärische Bedingungen?
Wie viele elektrische Kanäle benötigen Sie?
Wie hoch sollen Spannung und Strom für jeden Kanal sein?
Welches Datenprotokoll wir verwenden?
Wie soll der Schleifring mit Ihrem System verbunden werden – Zuleitungsdrähte oder Stecker?
Müssen die Schleifringe geerdet werden?
Wie werden die Schleifringe am System befestigt?
Wie schnell dreht sich der Schleifring? Ändert sich die Drehrichtung?
Wie ausgelastet ist der Kanal?
Peter Schärer

Peter Schärer

Managing Director
Applications and Technical Sales

peter.schaerer@tds-pp.com
+41 44 885 30 80

Produktsortiment

Die TDS Precision Products GmbH hält für Sie im Sortiment eine grosse Vielfalt an Produkten bereit.

Wir bieten Ihnen gekapselte und offene Schleifringe in diversen Standardausführungen. Einen gekapselten Schleifring zur Stromübertragung finden Sie beispielsweise in der «EST Serie». Sie bildet den Standardtypen mit zehn Ampere und 600 Volt. Je nach Bedarf wählen Sie zwischen sechs und 24 Ringen. Einige Modelle übertragen sowohl Strom als auch Signale und eignen sich daher als Kombi-Schleifringe. Dazu zählt die «ESM Serie», die bis zu 52 Ringe bereithält.

Einen modularen, offenen Schleifring zur Stromübertragung bis 20 Ampere finden Sie in der «E Serie». Er überzeugt mit hoher Lebensdauer und nutzt eine Hohlwelle zwischen 25 und 60 Millimetern.

Standardvarianten im Überblick
