Elektrische Drehdurchführungen für hohe Frequenzen

HD Video Schleifringe

  • RF Koaxial Anschlüsse
  • HD Video Uebertragung
  • Kombinierbar mit Signalen
  • Leicht und kompakt
  • Beschreibung
  • Gut zu wissen
  • Downloads

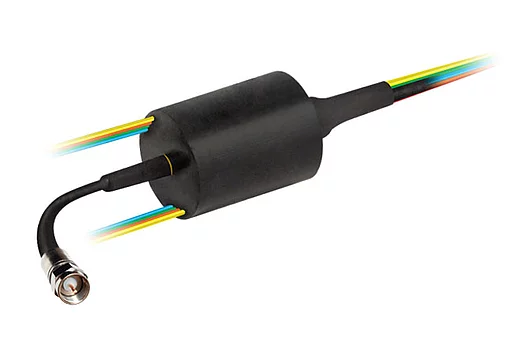

HD Video Schleifringe – hochauflösende Übertragung bis 3 Gigahertz

Die kompakten und leichten Hochfrequenz-Schleifringe der Serie A06 dienen zur Übertragung von bis zu 24 elektrischen Signalen von einer stationären zu einer rotierenden Einheit, in Kombination mit einem HF-Kanal. Der Hochfrequenz-Kanal kann bis zu 3 GHz übertragen. Speziell entwickelt wurde dieser Schleifring für die Übertragung von hochauflösenden Videosignalen (1080p / 3G-SDI o 1080i/HD-SDI). Diese elektrischen Drehdurchführungen können mit Koaxialkabeln des Typs RG178, RG316 und RG174 geliefert werden. Die Gold-Gold-Technologie, die sowohl für die Ringe als auch für die Bürsten verwendet wird, ermöglicht die störungsfreie Übertragung von HD Video Signalen mit hoher Datenrate und hoher Frequenz. Zudem kann eine hohe Lebensdauer garantiert werden. Diese HD Video Schleifringe werden in Anwendungen wie RF Systemen, HD Video Systemen, Web- und Überwachungskameras, sowie in Optischen Geräten eingesetzt.

JETZT ANFRAGEN

Schleifringe von TDS Precision Products GmbH: Höchste Qualität für höchste Anforderungen

Beschreibung
Schleifringe übertragen mittels einer durchgehenden Rotation Signale oder elektrische Leistung von einer festen auf eine mobile Struktur. Viele Anwender kennen die Komponenten auch unter den Bezeichnungen Schleifringkörper, Schleifringübertrager, elektrische Drehdurchführung, Drehübertrager oder elektrische Verbinder.

Woraus bestehen Schleifringe?
Schleifringe bestehen aus zwei Teilen: einem Stator, der in der Regel feststeht und Edelmetall-Bürsten mit Gold-Beschichtung oder aus versilbertem Kupfer enthält. Und einem Rotor, in dem sich die aus Edelmetall gefertigten Ringe befinden. Diese Funktionsweise lässt sich auch umkehren, d.h. der Rotor kann fixiert und der Stator zum Rotieren gebracht werden.

Was ist das Besondere an Schleifringen von TDS Precision Products GmbH?
Unsere elektrischen Schleifringe zeichnen sich durch besonders hochwertige Bürsten und Ringe aus: Für die Fertigung dieser Bauteile verwenden wir spezielle Edelmetalle und Lager. Die hohe Qualität der Materialien und die besondere Geometrie der Komponenten machen sie sehr robust. Von diesen idealen Eigenschaften profitieren Sie als Kunde durch eine Produkt-Lebensdauer von bis zu 50 Mio. Umdrehungen.

Für zahlreiche Anwendungsgebiete
Wir bieten Ihnen Schleifringe für die Übertragung von Leistung und Signalen in verschiedenen Ausführungen, die jeweils für spezielle Einsatzgebiete optimiert wurden. Dazu zählen elektrische Schleifringe mit Hohlwelle genauso wie Schleifringkörper mit Ethernet-Kabel oder offene, gekapselte und geschützte Modelle. Unsere Lieferwerke fertigten diese Produkte unter strengen Qualitätsgesichtspunkten und unterzieht sie regelmässigen Prüfungen.

Wie installiere/montiere ich meinen Schleifring in meine Anlage?
ACHTUNG: Wegen möglicher geometrischer Fehlanpassungen zwischen der Kundenapplikation und dem Schleifring wird eine "starre Montage" beider Enden des Schleifrings (d. h. Befestigung von Rotor und Stator, so dass es während des Betriebs KEIN radialer oder axialer Ausgleich möglich ist) nicht empfohlen und kann zu einem vorzeitigen Ausfall führen.

So montieren Sie gekapselte Schleifringe:
1) Die Schleifringkapsel ist für eine Flanschmontage mit freitragendem Gehäuse ausgelegt.
2) Der Rotor muss mit einer flexiblen Kupplung (z. B. Gummischlauch, Spirale oder Faltenbalg) angetrieben werden, um eventuelle Exzentrizitäten bei der Montage auszugleichen. Die Rotorlitzen können als flexible Kupplung für den Betrieb bei Drehzahlen bis zu 5 U/min verwendet werden.
3) Verwenden Sie zur Befestigung des Schleifrings 3 Schrauben mit Unterlegscheiben. Wenn auch Sicherungsscheiben verwendet werden, sollten zwischen den Sicherungsscheiben und dem Flansch flache Unterlegscheiben montiert werden. (Schrauben und Scheiben nicht im Lieferumfang enthalten)
4) Der Schleifring ist nicht dafür ausgelegt, das Gewicht des Geräts zu tragen, mit dem er verbunden ist. Rotierende Einheiten sollten so gesichert werden, dass keine axiale oder radiale Last auf die elektrische Drehdurchführung wirkt.
5) Der Schleifring sollte vor Staub und Feuchtigkeit geschützt werden. Bei Installationen im Freien sollte der Schleifring in ein wetterfestes Gehäuse eingebaut werden.
6) Sichern Sie alle Leitungen so, dass sie bei der Rotation des Gerätes nicht an einer Oberfläche reiben. Achten Sie bei der Verlegung und Befestigung der Leitungen darauf, dass keine Seitenbelastung des Schleifrings auftritt.

Zur Montage von Hohlwellen Schleifringen (Drehdurchführungen mit Durchgangsbohrung):
WELLENMONTIERTE EINHEITEN
1) Positionieren Sie den Schleifring an der gewünschten Stelle und ziehen Sie die beiden Gewindestifte an der Welle an beiden Enden der Verbindung gleichmässig fest.
2) Verlegen Sie die Verdrahtung und stellen Sie die erforderlichen Anschlüsse her. Achten Sie darauf, dass die Verdrahtung die freie Drehung des Schleifrings nicht einschränkt.
3) Setzen Sie eine Schraube oder einen Dübel (nicht mitgeliefert) in die Verdrehsicherung.

ANGEFLANSCHTE EINHEITEN
1) Richten Sie die Befestigungslöcher im Flansch auf den Montagesockel aus und bringen Sie Unterlegscheiben und gewindeformende Schrauben (NICHT IM LIEFERUMFANG) für Kunststoff an. Ziehen Sie die Schrauben fest an.
2) Verlegen Sie die Verdrahtung und stellen Sie die erforderlichen Anschlüsse her. Die Verdrahtung darf die freie Drehbarkeit des Schleifrings nicht einschränken.
3) Setzen Sie eine Schraube oder einen Dübel (nicht mitgeliefert) in die Verdrehsicherung.

Artikel Baugrösse Anzahl Ringe Strom RF Uebertragung Drehzahl Merkmal/Option Bild 3D Datenblatt Bestellung Merkzettel
SVTS A 06 22 oder 25mm bis 36 2A bis 3 GHz 250 U/min. Stecker wählbar Bestellung
