Kompakt-Drehgeber SPF und SPFH

Die neuen optischen Inkrementalgeber SPF und SPFH bieten in beengten Verhältnissen eine umfangreiche Auswahl an Auflösungen. Ob in einer festen oder hohlen Ausführung: Aufgrund ihrer äusserst kompakten Bauweise stellen diese Encoder die optimale Lösung für anspruchsvolle Einsatzbereiche dar. Die Varianten mit Kugellagerung garantieren eine besonders lange Lebensdauer, während die Modelle mit Gleitlagerung sich ideal für Anwendungen mit manueller Steuerung eignen.

Die mikrooptischen Drehgeber verfügen über einen Gehäusedurchmesser von lediglich 16 mm und eine Gehäusetiefe von nur 9,83 mm (SPF) für die feststehende Welle bzw. 8,92 mm (SPFH) für die hohle Welle. Aufgrund ihrer Auflösungen von 250 bis 4096 Impulsen pro Umdrehung eignen sich diese Drehgeber besonders für den Einsatz in Branchen wie der Medizintechnik, Messtechnik, Gerätetechnik und Robotik, in denen der verfügbare Platz oft stark begrenzt ist.

Der SPF mit feststehender Welle kann je nach Anforderung entweder mit Kugellager für maximale Lebensdauer oder mit Gleitlager verwendet werden. Die Gleitlager-Variante bietet eine Auswahl an Wellendrehmomenten, die bei manueller Bedienung eine angenehme taktile Drehhemmung gewährleisten. Auch durch die vielfältigen Wellendurchmesser von 3,175 mm, 6 mm und 6,35 mm findet der SPF Anwendungsbereiche, die üblicherweise für Potentiometer vorgesehen sind.

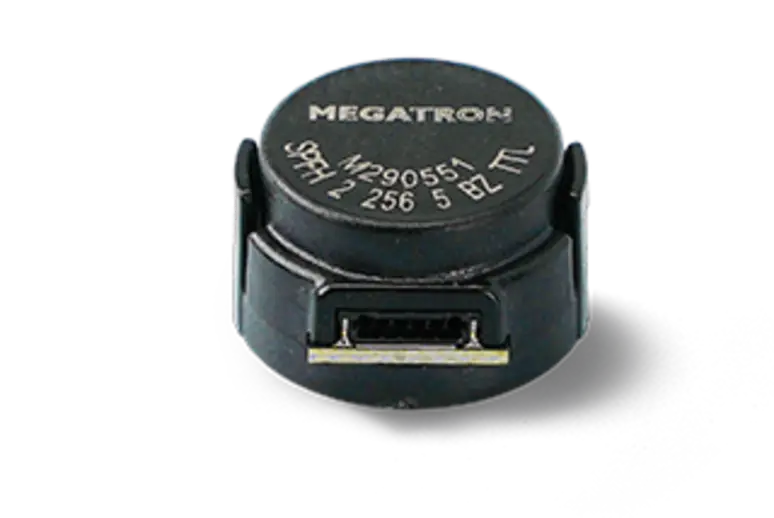

Der SPFH mit hohler Welle nutzt die Welle der Anwendung und ermöglicht abhängig von der Impulszahl eine maximale Betätigungsgeschwindigkeit von 48.000 Umdrehungen pro Minute. Er wird als Kit-Encoder geliefert und verwendet eine innovative Clip-on-Encoderscheibe, die Wellendurchmesser von 1,5 mm oder 2 mm aufnehmen kann.

Beide Drehgeber werden über einen 5-poligen Steckverbinder im Raster von 0,8 mm elektrisch mit der Anwendung verbunden. Sie liefern ein zuverlässiges TTL-Signal in Form von A-, B- und Z (Index)-Signalen.
