Qualität trifft Kompaktheit

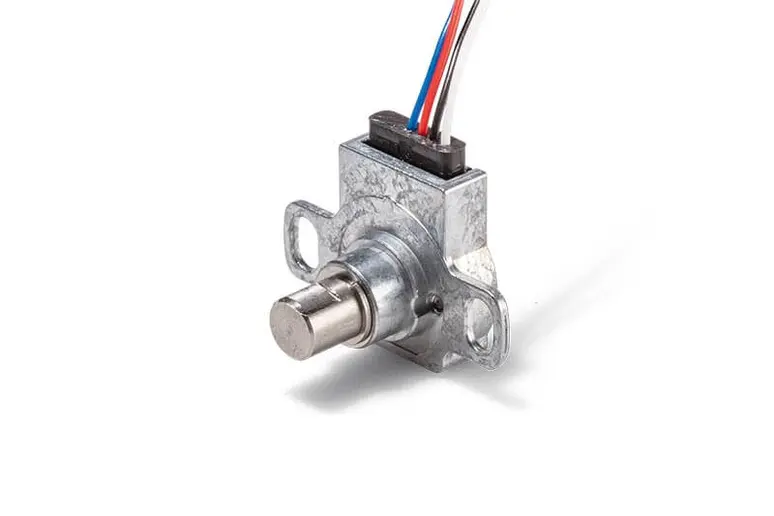

Es gibt keinen besseren Drehgeber für den Hall-Effekt-Singleturn-Drehgeber HSM14F als den Hall-Effekt-Singleturn-Drehgeber HSM14F: Er ist mit einer Gehäusetiefe von lediglich 6,2 mm extrem kompakt konzipiert. Die hohe Auflösung und die lange Lebensdauer des Lagers sind weitere auffällige Merkmale. Der Drehgeber ist ebenfalls für Anwendungen geeignet, bei denen eine zusätzliche redundante Elektronik zusätzliche Anforderungen an die Betriebssicherheit stellt.

Die Tiefe des HSM14F beträgt lediglich 14 mm und der Durchmesser des Gehäuses beträgt lediglich 14 mm. Der Drehgeber ist ein idealer Winkelsensor für Anwendungen, die nur einen geringen Einbauraum haben. Die Auflösung des HSM14F beträgt 12 Bit (4096 Schritte) und ein elektrischer Schwenkwinkel von 360 Grad. Es ist auch möglich, Drehwinkel von 90 Grad, 180 Grad und 270 Grad zu verwenden, um individuelle Kundenwünsche zu berücksichtigen.

Die Befestigung des Hall-Effekt-Encoders HSM14F erfolgt mittels Flansch. Durch den grossen Betriebstemperaturbereich von -40...+105 °C und die Schutzart IP65 eignet sich der Drehgeber auch für Anwendungen mit erhöhten Umgebungsanforderungen. Die Lebensdauer des integrierten Gleitlagers liegt bei 100 Millionen Umdrehungen, wobei die maximale Betätigungszeit von 400 min-1 beträgt.

Die Modifizierung nach Kundenwunsch ist bei einem Serienbedarf auch möglich. Beispielsweise können PWM-Eingänge, individuelle Eingangssignale, unterschiedliche Wellengeometrien oder Kabelkonfektionierungen realisiert werden.
